产品名称:

DH1766系列

上市日期: 2017-06-21

包含4个产品型号,三通道独立每通道输出电压范围为0~32V或0~6V,输出电流为0~5A或0~3A。2U高,半机架宽,体积小巧,外型美观,上架便捷

建议销售价: 0

DH1766列是一款性能卓越的三通道输出精密型可编程直流电源。该系列电源共有三款型号,可提供200~360W 输出功率,拥有极优异的输出精度及高置信度,屏幕分辨率可达.1mV/0.1mA*1,屏幕采用大尺寸液晶显示屏,可显示丰富的测试测量信息,完整形象直观地显示电压电流变化趋势,便于用户分析测量。2U 高度半机架的机箱尺寸,体积小巧便携,外观美观紧凑,可容纳三路输出,具有便捷的上架特性。

l三通道输出隔离,独立可控

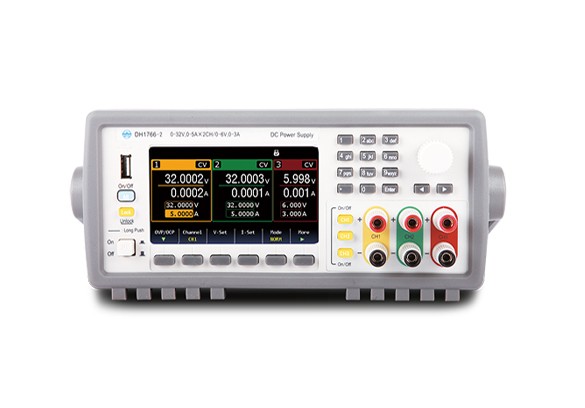

l4.3LCD显示屏,可同时显示三路电压电流预置值和回读值

l高精度及高分辨率,可达0.1mV/0.1mA*1

l低纹波噪声,纹波有效值低于250uV,峰峰值低于3mV

l超快速的动态响应,响应时间小于50uS

l图形化显示界面,可实时显示输出波形动态*2

l支持List序列编辑*3

l可编程硬件过压、过流、过温保护

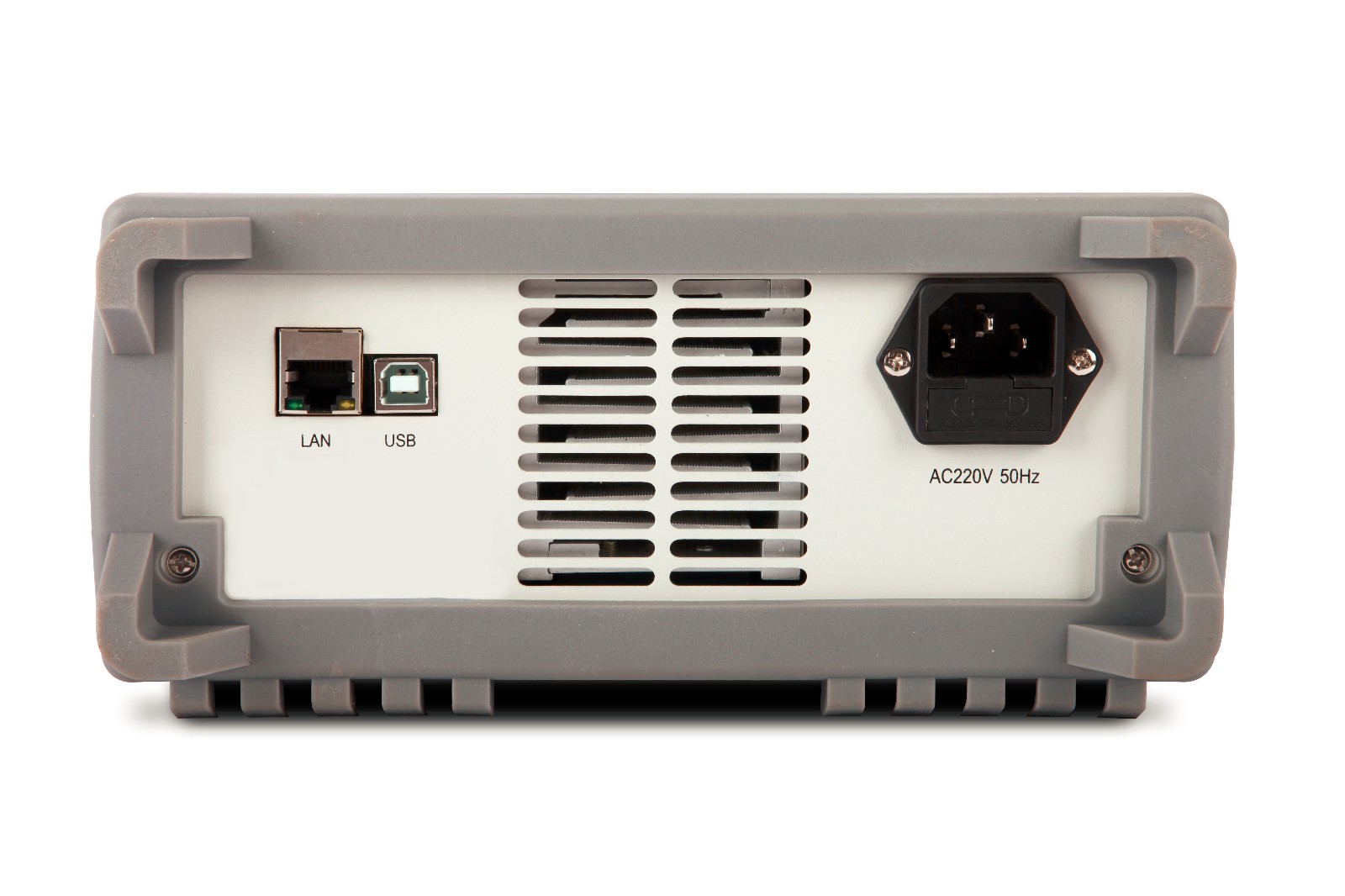

l标配USB和LAN接口,HOST USB接口

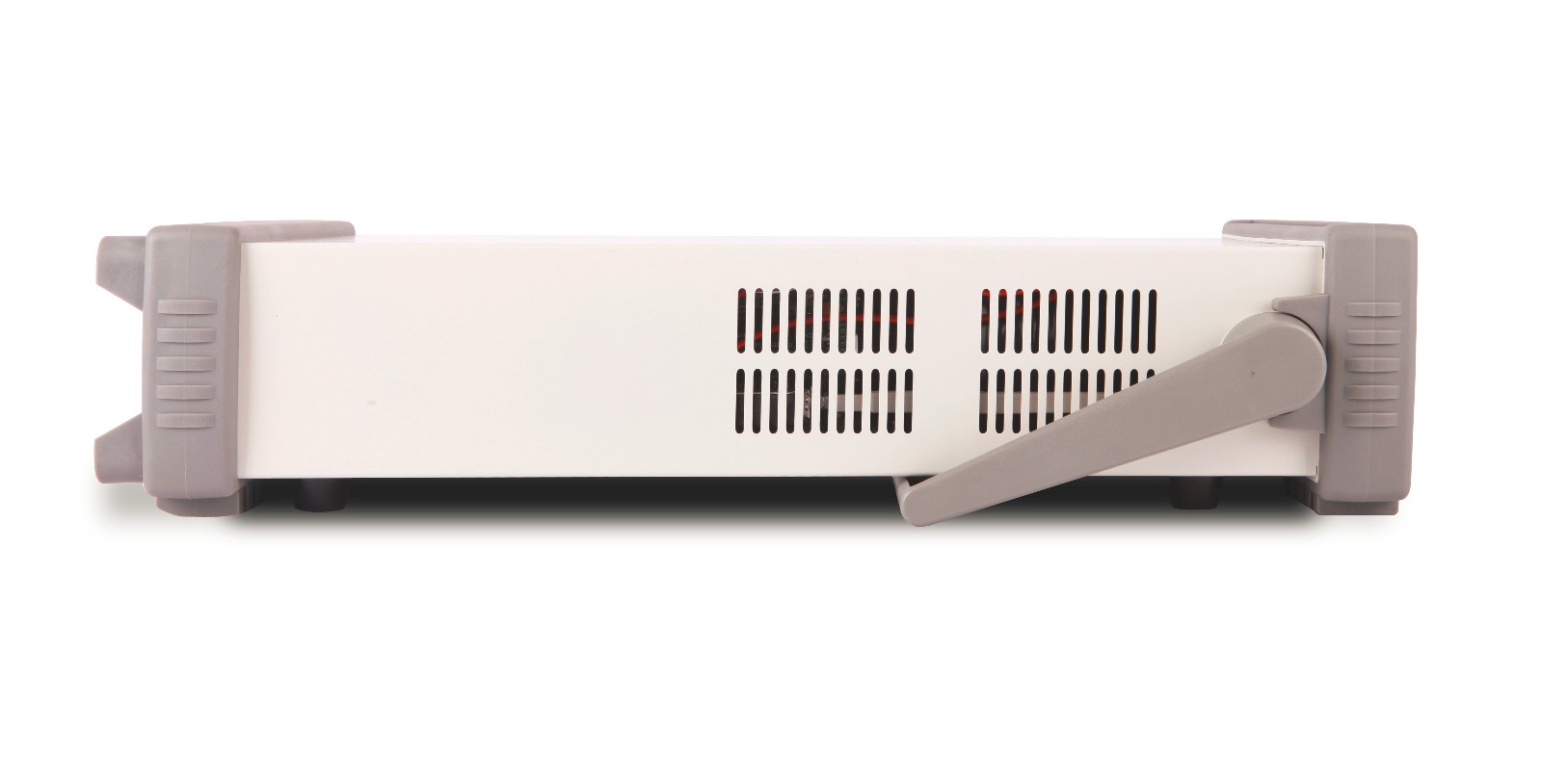

l全角度摇架设计;2U高半机架小体积

*1:DH1766A型分辨率为10mV/1mA

*2:DH1766A型不含此功能

*3:DH1766A型不含此功能


型号

DH1766-1

DH1766-2

DH1766-3

CH1

CH2

CH3

CH1

CH2

CH3

CH1

CH2

CH3

输出

输出功率(W)

96

96

18

160

160

18

180

180

18

输出电压(0~V)

32

32

6

32

32

6

60

60

6

输出电流(0~A)

3

3

3

5

5

3

3

3

3

恒压特性

串联模式电压

64V

--

64V

--

120V

--

并联模式电流

6A

--

10A

--

6A

--

电源调节率(mV)

<0.01%+1

<0.01%+3

<0.01%+1

<0.01%+3

<0.01%+1

<0.01%+3

负载调节率(mV)

<0.01%+3

<0.01%+3

<0.01%+3

<0.01%+3

<0.01%+3

<0.01%+3

纹波与噪声mV(rms)

1

1

1

1

1

1

设定精度值(mV)

<0.01%+10

<0.03%+10

<0.01%+10

<0.03%+10

<0.02%+20

<0.03%+10

设定值分辨率(mV)

0.7

5

0.7

5

1.5

5

回读值精度(mV)

<0.02%+10

<0.03%+10

<0.02%+10

<0.03%+10

<0.02%+20

<0.03%+10

回读值分辨率(mV)

0.7

5

0.7

5

1.5

5

恒流特性

电源调节率(mA)

<0.01%+1

<0.02%+3

<0.01%+3

<0.02%+3

<0.01%+3

<0.02%+3

负载调节率(mA)

<0.01%+3

<0.02%+3

<0.01%+3

<0.02%+3

<0.01%+6

<0.02%+3

纹波与噪声mA(rms)

3

3

3

3

3

3

设定精度值(mA)

<0.05%+20

<0.05%+50

<0.05%+20

<0.05%+50

<0.05%+20

<0.05%+50

设定值分辨率(mA)

0.1

1

0.2

1

0.1

1

回读值精度(mA)

<0.1%+20

<0.1%+50

<0.1%+20

<0.1%+50

<0.1%+20

<0.1%+50

回读值分辨率(mA)

0.1

1

0.2

1

0.1

1

接口

USB/LAN

USB/LAN

USB/LAN

工作温度及湿度范围

0~40℃;20~90%RH

储存温度及湿度范围

-40~60℃20~90%RH

仪器可靠性指标

MTBF(θ)≥5000小时

输入电

220V±10%50Hz±5%

外形尺寸(H*W*D mm)

88*213*371.5

88*213*441.5

88*213*441.5

量(Kg)

≤9

≤11

≤11

性能技术指标

DH1766A-1

功率输出

210W

额定直流输出(0℃至40℃)

1

2

3

0V至32V

0V至32V

0V至6V

0A至3A

0A至3A

0A至3A

串联模式电压

64V

不适用

并联模式电流

6A

不适用

负载调整率±(输出的%+偏置)

电压

< 0.01% + 3 mV

< 0.01% + 3 mV

电流

< 0.01% + 3 mA

< 0.02% + 3 mA

电源调整率±(输出的%+偏置)

电压

< 0.01% + 1 mV

< 0.01% + 3 mV

电流

< 0.01% + 1 mA

< 0.02% + 3 mA

输出纹波和噪声(20Hz至20MHz)

常模电压

<1mVrms/10mVpp

<1mVrms/10mVpp

常模电流

< 3mArms

< 3mArms

12个月内的精度(25℃±5℃)编程精度±(输出的%+偏置)

电压

< 0.01% + 20 mV

< 0.03% + 10 mV

电流

< 0.05% + 50 mA

< 0.05% + 50 mA

回读精度±(输出的%+偏置)

电压

< 0.02% + 20 mV

< 0.03% + 10 mV

电流

< 0.1% + 50 mA

< 0.1% + 50 mA

编程分辨率

电压

10 mV

5 mV

电流

1 mA

1 mA

回读分辨率

电压

10 mV

5 mV

电流

1 mA

1 mA

编程(仪表显示值)

电压

10 mV

1 mV

电流

1 mA

1 mA

回读(仪表显示值)

电压

10 mV

1 mV

电流

1 mA

1 mA

命令处理时间

< 10 ms

进入总偏置 1% 的向上/向下编程稳定时间

向上,满负载

50ms

11ms

向上,无负载

20ms

10ms

向下,满负载

45ms

13ms

向下,无负载

400ms

200ms

I/O 端口

 USB/LAN

重量

 约9Kg

总体尺寸( 深 x 宽 x 高 )

 371.5*213*88 单位:mm


l三通道输出隔离,独立可控

l4.3LCD显示屏,可同时显示三路电压电流预置值和回读值

l高精度及高分辨率,可达0.1mV/0.1mA

l低纹波噪声,纹波有效值低于250uV,峰峰值低于3mV

l超快速的动态响应,响应时间小于50uS

l图形化显示界面,可实时显示输出波形动态

l支持List序列编辑

l可编程硬件过压、过流、过温保护

l标配USB和LAN接口,HOST USB接口

l全角度摇架设计;2U高半机架小体积



提供高精度的输出

DH1766系列直流电源可提供优异的输出精度及置信度,在特定应用场合可替代电压表、电流表和基础供电电源的组合,一台电源完成全部测试;并且拥有超低的纹波噪声,纹波有效值低于1mV,峰峰值小于6mV。

DH1766系列

快速的瞬态响应

DH1766系列直流电源具有超快的瞬态响应,响应时间小于50uS,可为动态负载提供稳定的输出电压。当负载快速变化引起输出跌落或过冲时,DH1766系列电源可快速恢复到稳定状态,满足动态负载的正常测试。

DH1766系列

LIST序列功能

DH1766系列支持LIST序列功能,可在本地自定义编辑10组电压电流序列,并且可通过前面板的HOST  USB接口导入序列文件。

DH1766系列



主从串并联跟踪功能

DH1766系列提供CH1\CH2串并联功能,扩展电源的输出范围,满足对不同V/I量程的需求。开启此功能后,无需外部串并接线即可实现1、2通道串并联输出。

DH1766系列
