产品名称:

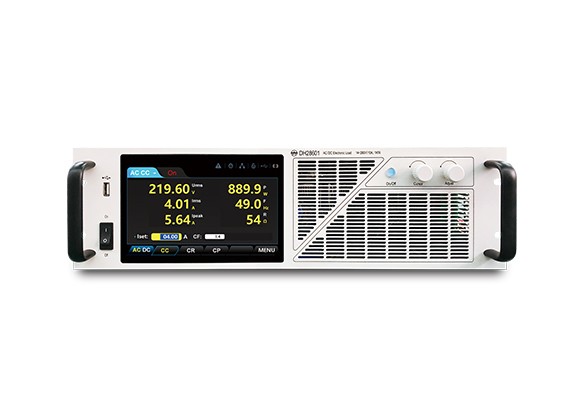

DH28600

上市日期: 2019-04-22

DH28600系列是一款可进行各种仿真负载编程的高性能交流电子负载;屏幕采用7英寸高清触摸显示屏,操作简单方便;3U/KVA功率密度, 1000W至5000W的功率范围,最高输入电压400Vpeak,具有CC,CR,CW,和AC+DC四种输入模式,具有可编辑的峰值因数功能,高次谐波电流模拟功能,可方便测试波峰电流

建议销售价: 0

型号 DH28601 DH28602 DH28603      DH28604 DH28604

DH28605


额定输入 (AC)




工作电压 (  1)

14-280Vrms

14-280Vrms

14-280Vrms

14-280Vrms

14-280Vrms


20-400Vpeak

20-400Vpeak

20-400Vpeak

20-400Vpeak

20-400Vpeak


最大电流 (  2)

10Arms

20Arms

30Arms

40Arms

50Arms


40Apeak

80Apeak

120Apeak

160Apeak

200Apeak


最大功率 (  3)

1000W

2000W

3000W

4000W

5000W


频率

45-450Hz

45-450Hz

45-450Hz

45-450Hz

45-450Hz


最小启动电压 (  4)

3Vpeak

3Vpeak

3Vpeak

3Vpeak

3Vpeak


额定输入(DC)


工作电压

10-390V

10-390V

10-390V

10-390V

10-390V


最大电流

10A

20A

30A

40A

50A


最大功率

1000W

2000W

3000W

4000W

5000W


恒定电流 (C.C) 模式 (  5)


设定范围

0-10Arms

0-20Arms

0-30Arms

0-40Arms

0-50Arms


设定精度 (  9)

1%+0.5%F.S.

1%+0.5%F.S.

1%+0.5%F.S.

1%+0.5%F.S.

1%+0.5%F.S.


设定分辨率

10mArms

10mArms

10mArms

10mArms

10mArms


稳 定 度

源效应( 1 0

±10mArms

±10mArms

±10mArms

±10mArms

±10mArms


恒流模式调整率

±100mArms

±100mArms

±100mArms

±100mArms

±100mArms


温度系数(额定电流时)

200PPM/℃

200PPM/℃

200PPM/℃

200PPM/℃

200PPM/℃


恒定电阻 (C.R) 模式 (  6)


设定范围

1Ω-1kΩ

0.5Ω-5kΩ

0.3Ω-3.3kΩ

0.25Ω-2.5kΩ

0.2Ω-2kΩ


设定分辨率

16bit

16bit

16bit

16bit

16bit


设定精确度 (  12)

0.2%+0.01S

0.2%+0.01S

0.2%+0.01S

0.2%+0.01S

0.2%+0.01S


输入电压变动(注13)

±10%

±10%

±10%

±10%

±10%


恒定功率 (C.P) 模式 (  7)


设定范围

50W-1000W

50W-2000W

50W-3000W

50W-4000W

50W-5000W


设定精确度 (  9、14)

±5% of set

±5% of set

±5% of set

±5% of set

±5% of set


设定分辨率

1W

1W

1W

1W

1W


输入电压变动 (  15)

±5%

±5%

±5%

±5%

±5%


峰值因数 ( 注9)


设定范围

1.4-4.0

1.4-4.0

1.4-4.0

1.4-4.0

1.4-4.0

分辨率

0.1

0.1

0.1

0.1

0.1

追踪功能

保持主机与从机电流相同

AC 显示


电压

显示位

300.0Vrms

300.0Vrms

300.0Vrms

300.0Vrms

300.0Vrms


精确度 (  9)

±1%F.S.

±1%F.S.

±1%F.S.

±1%F.S.

±1%F.S.








电流

RMS

显示

模式

显示位

10.00Arms

20.00Arms

30.00Arms

40.00Arms

50.00Arms


精确度

( 9)

±1%F.S.

±1%F.S.

±1%F.S.

±1%F.S.

±1%F.S.


PEAK

显示

模式

显示位

40.0Apeak

80.0Apeak

120.0Apeak

160.0Apeak

200.0Apeak


精确度

( 9)

±2%F.S.

±2%F.S.

±2%F.S.

±2%F.S.

±2%F.S.


DC显示


电压

显示位

390.0V

390.0V

390.0V

390.0V

390.0V


精确度

0.1%+0.5%F.S

0.1%+0.5%F.S

0.1%+0.5%F.S

0.1%+0.5%F.S

0.1%+0.5%F.S


电流

显示位

10A

20A

30A

40A

50A


精确度

0.1%+0.5%F.S

0.1%+0.5%F.S

0.1%+0.5%F.S

0.1%+0.5%F.S

0.1%+0.5%F.S


保护功能


峰值过流保护 (POCP) (  16)


过流保护 (OCP) (  17)


过压保护 (OVP) (  16)


过功率保护 (OPP) (  17)


过热保护 (OHP) (  18)


内部功率元件保护(FUSE BRK)

内部保险丝熔断

内部保险丝熔断

内部保险丝熔断

内部保险丝熔断

内部保险丝熔断


工作温度 / 湿度

0-+40℃ /20%RH-

80%RH( 无凝水 )

0-+40℃ /20%RH-

80%RH( 无凝水 )

0-+40℃ /20%RH-

80%RH( 无凝水 )

0-+40℃ /20%RH-

80%RH( 无凝水 )

0-+40℃ /20%RH-

80%RH( 无凝水 )


重量

 25kg

 50kg

 75kg

 100kg

 125kg


尺寸 (W*H*D)

438X132X570(3U)

438X264X570(6U)

438X396X570(9U)

438X528X570(12U)

438X660X570(15U)



注:

1)能保证额定输入电流的输入电压范围。

2)输入电压为 100Vrms 以上时,以额定输入功率 (1000W) 限制。

3)输入电压为 100Vrms 以下时,以额定输入电流 (10Arms) 限制 .

4)保证有输入电流的最小输入电压。

5)输入电流波形不随输入电压波形的变化而变化。

输入电流的有效值保持一定 ( 响应速度 约为 1s)( 响应速度 : 到达固定值 ( 状态发生变化起 5s 以后的值 )±10% 范围内的时间 )。

6)输入电流波形不随输入电压波形的变化而变化。 输入电流有效值与输入电压的有效值成比例 ( 响应速度 约为 1s)

7)输入电流波形不随输入电压波形的变化而变化。 输入电流有效值与输入电压的有效值成反比 ( 响应速度 约为 1s)。

8)以正弦波电流波形为基准,输入电压波峰附近的电流导通角可变。

9)常温为 23±5℃。

10)输入电压 100Vrms,输入电流 10Arms 时,以输入电源电压的公称值为基准,额定电压范围变动时的输入电流变化。

11)输入电流 3.47Arms( 输入电压 280Vrms 时额定 ) 时,输入电压在 10-280Vrms 范围内变化时的输入电流变化。

12)电阻精度范围:(1/(1/R+(1/R)*0.2%+0.01),(1/(1/R-(1/R)*0.2%-0.01)。

13)输入电压在 10-100Vrms 范围内变化时的电阻值变化,输入电流 0.5A 以上时。

14)输入电压 100Vrms 时。

15)输入电压在 10-100Vrms 范围内变化时的功率值变化。

16)20ms 以内,关闭 [On/Off] 键。

17)3s 以内,关闭 [On/Off] 键。

18)检测内部散热器表面温度,关闭 [On/Off] 键。

7寸高清触摸显示屏,可同时显示多项测量参数

输入频率,最高450Hz

具有CC,CR,CW,和AC+DC四种输入模式

具备三相三线制运行功能。

具有存储设定值的功能

可编辑峰值因数

具有自诊断功能

具备并联运行功能。最大支持5台并联。

标配RS232、LAN接口

过压、过流、过功率、过温保护功能



7寸高清触摸显示屏,可同时显示多项测量参数

输入频率,最高450Hz

具有CC,CR,CW,和AC+DC四种输入模式

具备三相三线制运行功能。

具有存储设定值的功能

可编辑峰值因数

具有自诊断功能

具备并联运行功能。最大支持5台并联。

标配RS232、LAN接口

过压、过流、过功率、过温保护功能
